SISTEMAS DE ALUMINIO PARA FACHADAS
FRENTE
INTEGRAL
La arquitectura
se abre a la luz.
Tradicional 60 + SLIM 45
Vidrio simple y DVH
Fijos y desplazables
Obra Siglo 21 (Cordoba, Capital) – FRENTE INTEGRAL SLIM
Una trama que define
la fachada.

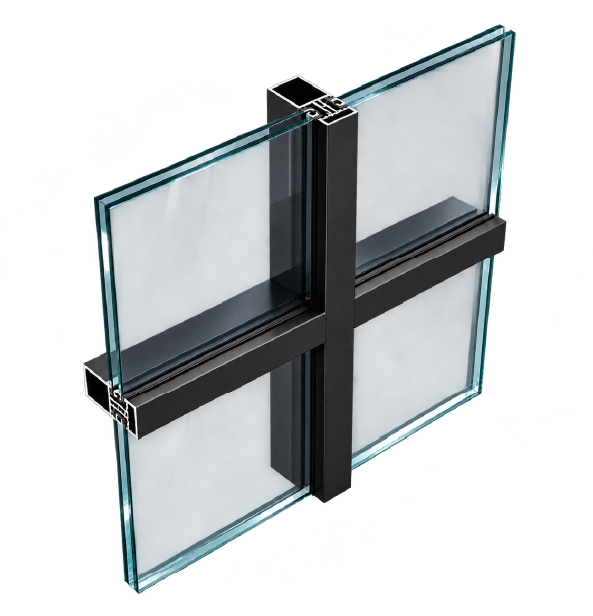

Frente Integral
La estructura de aluminio acompaña al vidrio y dibuja el ritmo del proyecto. Una modulación clara para resolver superficies vidriadas con identidad.

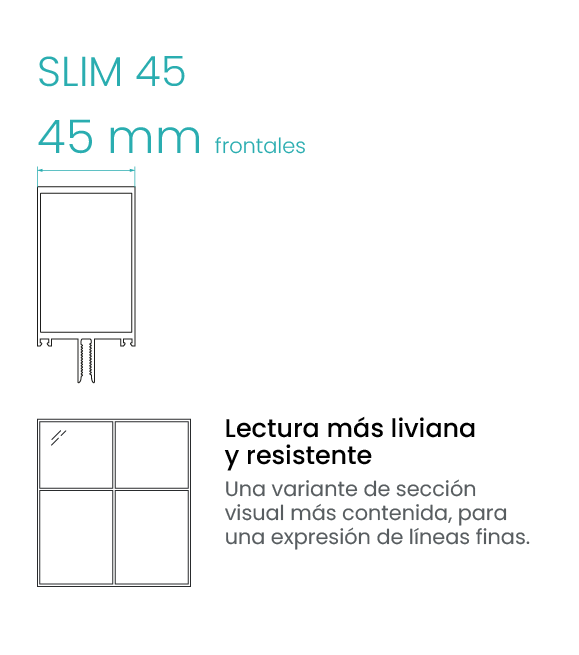

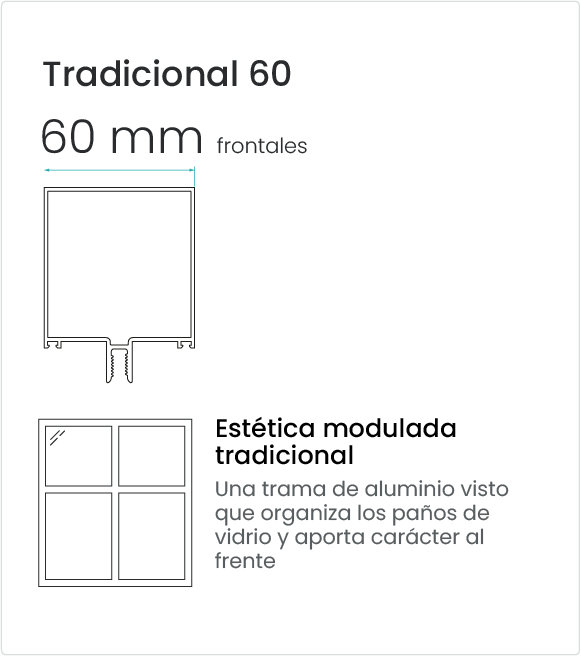

Dos variantes para acompañar la intención del proyecto.
Precisión en cada encuentro.

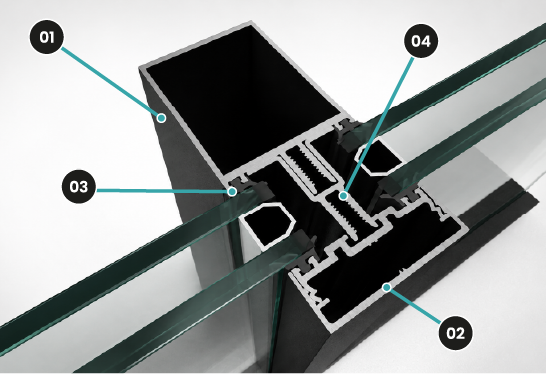

Columnas y travesaños conforman la estructura. Las tapas, los burletes y los adaptadores
resuelven su encuentro con el vidrio.
Columnas y travesaños
Perfiles que estructuran la modulación
de la fachada.
Prensatapa y tapa exterior
Un conjunto de sujeción mecánica y
terminación para el acristalamiento.
Burletes de acristalamiento
Elementos de contacto y sellado en el
encuentro entre vidrio y perfilería.
Adaptador para DVH
Permite configurar el sistema con doble
vidriado hermético.
El vidrio, según tu proyecto.
Tradicional 60 y SLIM 45 admiten vidrio simple o doble vidriado hermético. La configuración se define con el adaptador y los componentes correspondientes.
Vidrio Simple
Doble vidriado hermético
Continuidad, también en los encuentros.
Esquinas a 90°
Encuentros con columna de
esquina.
Tradicional 60 y SLIM 45
Ventanas desplazables
del frente.
Tradicional y SLIM 45
Puerta de rebatir Imperia
Una solución de acceso integrada
al conjunto.
.
Detalle de integración en SLIM 45
Sistema Ecowind
resolver el proyecto.
Detalle de integración en SLIM 45
La sección adecuada
para cada proyecto.
COLUMNAS – MEDIDAS NOMINALES
Tradicional 60 60 / 100 / 120 / 170 mm
SLIM 45 60 / 100 mm
La selección de perfiles, paños y anclajes se verifica para
cada obra, según sus dimensiones, cargas y modulación.
Resistencia con refuerzos
internos en SLIM 45
Los refuerzos internos de
aluminio incrementan la
resistencia del sistema en un
30%.
Descargas:
Manual Frente Integral
Perfiles, dimensiones y armado del sistema. Detalles
Aberturas Enkel .dwg
Bloques en formato AutoCad para utilizar en planos.
